VÁLVULA DIRECIONAL REXROTH 24WE 6 E63-31/EW230N9K4
R$1.250,00
2 em estoque
Descrição

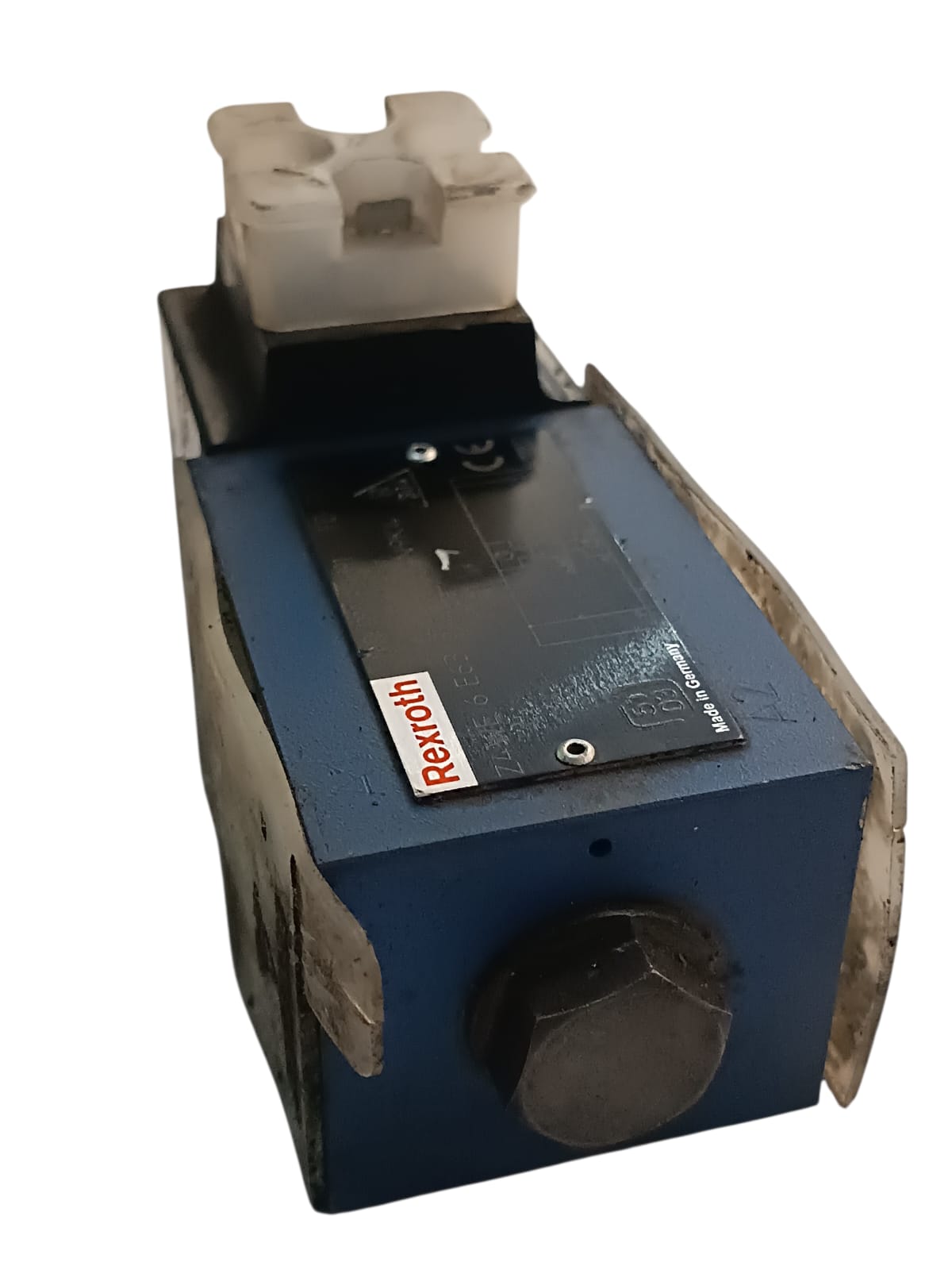

O código Z4WE 6 E63-31/EW230N9K4 identifica uma válvula direcional de carretel tipo sanduíche (placa intermediária) operada por solenoide, fabricada pela Bosch Rexroth. Ela é amplamente utilizada em sistemas hidráulicos industriais para controlar o início, a parada e a direção do fluxo de óleo.
Abaixo está o detalhamento técnico de cada bloco do código do modelo:
Configuração Mecânica e Hidráulica
- Z4: Indica uma válvula tipo sanduíche (montagem modular em bloco/intermediária), projetada como uma válvula de bloqueio ou passagem direta.
- WE: Identifica uma válvula direcional de carretel (spool valve) acionada eletricamente por solenoide.
- 6: Refere-se ao tamanho nominal da válvula, Tamanho 6 (NG6), com padrão de furação em conformidade com a norma ISO 4401-03-02-0-05.
- E63: Representa o símbolo do carretel interno e seu arranjo de vias (função 4/3 vias ou 4/2 vias conforme a lógica do circuito interno de bloqueio).
- 31 (ou 3X): Define a série de componentes 31, garantindo que as dimensões de instalação e os parâmetros fundamentais permaneçam idênticos dentro dessa geração da linha.
- Especificações Elétricas do Solenoide
-
- EW230: Indica que os solenoides operam com uma tensão de alimentação de 230V AC (Corrente Alternada) a 50/60 Hz.
- N9: Indica que a bobina possui uma ferramenta de acionamento manual embutida (botão de sobreposição manual protegido ou oculto) para testes mecânicos na ausência de energia.
- K4: Especifica o tipo de conexão elétrica padrão, que utiliza o conector de encaixe padrão de 3 pinos (2 + PE) conforme a norma EN 175301-803 (antigo plugue DIN 43650).
Dados Operacionais de Referência
- Pressão Máxima de Operação: Suporta até 315 bar.
- Vazão Máxima: Suporta fluxos de até 50 litros por minuto (l/min).
- Tipo de Solenoide: Solenoide de pino úmido (imerso em óleo), o que garante maior dissipação térmica, operação silenciosa e vida útil prolongada
Informação adicional
| Peso | 2 kg |
|---|---|
| Dimensões | 25 × 25 × 15 cm |
